按照旋轉變壓器的副邊輸出和原邊輸入的關系，可以分為：正余弦旋轉變壓器、線性旋轉變壓器、比例式旋轉變壓器以及特殊函數旋轉變壓器等四類。其中最為常見、應用最為廣的是正余弦旋轉變壓器。

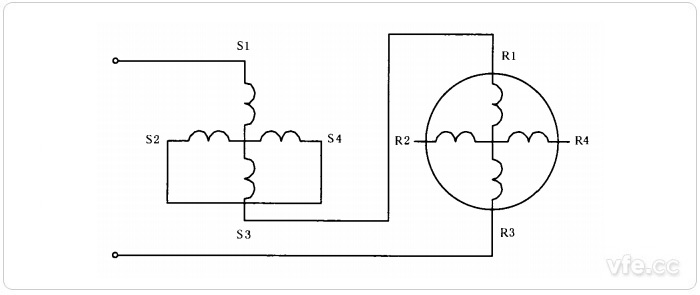

　　事實上，線性旋轉變壓器是正余弦旋轉變壓器的特殊形式。將正余弦旋轉變壓器的線路進行改接即可實現：一次勵磁繞組S1S3與二次繞組(余弦繞組)R1R3串聯后施加額定勵磁電壓US1R3，將一次側的交軸繞組S2S4短接起原邊補償作用，二次側的正弦繞組R2R4作為輸出，如圖1所示。

圖1 線性旋轉變壓器電氣原理圖

　　線性旋轉變壓器的輸出繞組方程式：

　　其中：θ為轉子轉過的角度；K為變壓比。

　　線性旋轉變壓器要保持輸出電壓與轉子轉角呈線性關系，其變壓比K與轉子轉角θ有著特殊性。

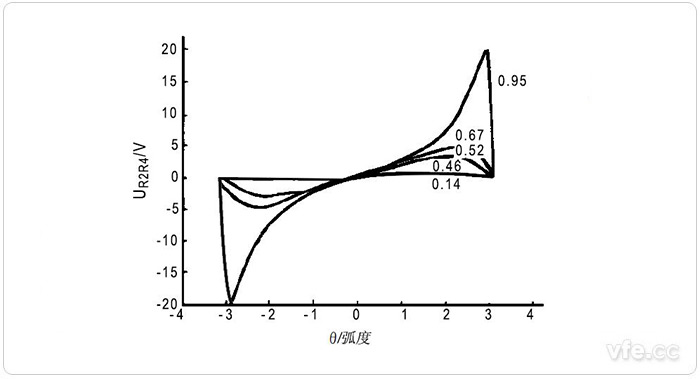

　　對輸出繞組方程式中K分別取0.14，0.46，0.52，0.67，0.95；輸入勵磁電壓幅值為 5V，θ從-180°到180°變化時，作輸出電壓幅值的變化曲線，如圖2所示。

圖2 θ從-180°到180°時的輸出電壓

　　從圖上可以看出：變壓比K=0.52至0.67，轉子轉角θ在-60°至60°時，線性旋轉變壓器的輸出電壓與轉子轉角呈線性函數關系。

　　所以，市面上的線性旋轉變壓器的變壓比，規定的轉子轉動角度，都在這兩個范圍內。
