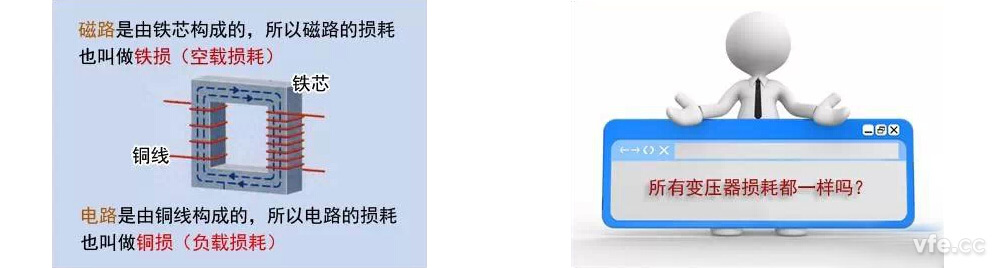

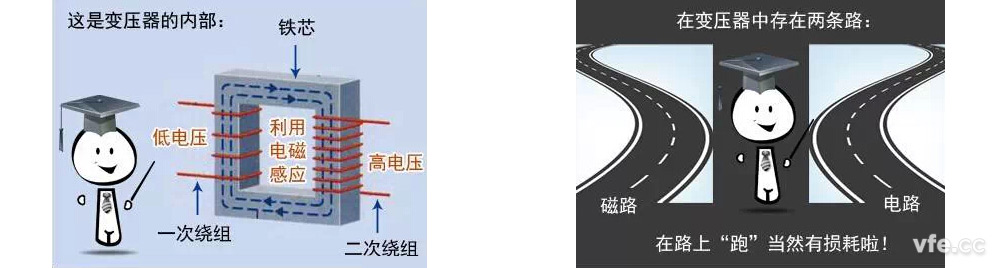

當變壓器的初級繞組通電后，線圈所產生的磁通在鐵芯流動，因為鐵芯本身也是導體，在垂直于磁力線的平面上就會(huì )感應電勢，這個電勢在鐵芯的斷面上形成閉合回路并產生電流，好像一個旋渦所以稱為“渦流”。這個“渦流”使變壓器的損耗增加，并且使變壓器的鐵芯發熱變壓器的溫升增加。由“渦流”所產生的損耗我們稱為“鐵損”。另外要繞制變壓器需要用大量的銅線，這些銅導線存在著電阻，電流流過時電阻會(huì )消耗一定的功率，這部分損耗往往變成熱量而消耗，我們稱這種損耗為“銅損”。所以變壓器的損耗主要由鐵損和銅損組成的。

圖 2

圖3

圖4

圖5

圖6

圖7

圖8

圖9

圖10

圖11

圖12

圖13

---
