絕緣體不導電只是相對的。隨著外圍環境條件的變化，實際上沒有一種絕緣材料是絕對不導電的。任何一種絕緣材料，在其兩端施加電壓，總會(huì )有一定電流通過，這種電流的有功分量叫做泄漏電流，這種現象叫做絕緣體的泄漏。

　　泄漏電流實際上就是電氣線路或設備在沒有故障和施加電壓的作用下，流經絕緣部分的電流。因此，它是衡量電器絕緣性好壞的重要標志之一，是產品安全性能的主要指標。將泄漏電流限制在一個很小值，這對提高產品安全性能具有重要作用。

　　在電器產品中，對安全性能要求較高的產品，對泄漏電流都有嚴格的要求。多類家用電器產品的特殊要求中都有明確的規定：在型式試驗中，如果泄漏電流測試不合格，被視作致命缺陷，不允許復測;在企業產品的出廠試驗中，許多電器產品，泄漏電流測試都是必檢項目。因此必須將泄漏電流限制在一個很小值，這對提高產品安全性能具有重要作用。

01接觸漏電流

　　接觸漏電流是指在正?；騿我还收蠗l件下，當人體接觸到不同配電系統的I類或II類設備時，可能流過人體的電流。接觸漏電流產生的路徑有兩種：a、電網電源——絕緣隔離系統——人體——地，該電流的大小由絕緣隔離系統決定。b、設備的某一部分流經人體流入到設備的另一部分，該電流的大小由設備的限流電路所決定。接觸漏電流直接流經人體，是人觸電危險的主要因素，其值過大將對人體造成點擊傷害。對于頻率為50Hz到60Hz的電流安全值是交流峰值不超過0.7mA，直流值不超過2mA。對1KHz以上的頻率，則以最大交流峰值0.7mA乘以KHz為單位的頻率值，但不應超過70mA，并且保證在任何基本絕緣一旦失效擊穿或某一元器件失效時，接觸漏電流也不會(huì )超過上限值。

　　注：I類或II類設備參見GB 4706.1 家用和類似用途電器的安全通用要求

02對地漏電流

　　對地漏電流是指在正常條件下由網電源部分穿過或快過絕緣流入I類設備保護接地導線的電流，即經由電源線上的接地線流回大地。在接地線良好的情況下，該電流不會(huì )對人造成點擊傷害。對地漏電流與接觸漏電流無關，其量值和測量方法也不同，對地漏電流的測量通常是在設備接地系統有缺陷的情況下，從設備泄露到地的電流，因此I類設備赑屃保證接地連續性良好，接地電阻小于規定值0.1Ω，為故障電流提供低阻返回路徑，從而保證可觸及件不帶電，人碰觸才是安全。

　　泄漏電流系指電動器具、電熱器具或組合器具(指電動和電熱組合器具)，在施加的電壓作用下，電器中相互絕緣的金屬部件之間，或帶電部件與接地部件之間，通過其周?chē)慕橘|(zhì)或絕緣表面所形成的電流。該電流與電器的結構、材料、使用的環境條件及使用者本身的人體電阻有關。泄漏電流如果超過一定限值，將威脅使用者的生命安全。為此家用電器安全標準對泄漏電流限值作了規定，將其限制在人體的感知電流限度內。

01人體阻抗模擬電路(MD)

　　測量漏電流所用的測量裝置需考慮到電流通過人體包括心臟時產生的生理效應的測量，即引入模擬人體阻抗的網絡(luò )。不同的標準、采用的網絡(luò )不同，人體阻抗模擬電路(MD)為模擬人體阻抗的電路，是安規執行單位指定作為泄露電流測量的依據，泄漏電流的讀數值為在測量網絡(luò )上的電壓除以等效的直流電阻值。人體的阻抗由于人體接觸點的位置、面積和電流的流向而有所不同，因此人體阻抗模擬電路規格的選擇必須依據要做何種測試以及所能允許的最大泄露電流量來決定。人體電阻不定因素相當大，很難推薦一個典型值來決定。低壓時一般取1000Ω~2000Ω，高壓時為500Ω。

02測量部位

　　A. 接觸漏電流的測量部位

　　I類設備接觸漏電流的測量

　　未保護接地的可觸及零部件(如有)與電源任一極之間;

　　未保護接地的可觸及零部件(如有)之間;

　　II類設備基礎漏電流的測量

　　可觸及零部件與電源任一極之間;

　　可觸及零部件之間;

　　若設備外殼或外殼的一部分是用絕緣材料制成，必須將最大面積為20cm*10cm的金屬箔緊貼在絕緣外殼或外殼的絕緣部分上，如有可能，移動金屬箔以確定接觸漏電流的最大值。

　　B. 對地漏電流在保護接地端(PE)與電源任一極之間進行測量。

03測量方法

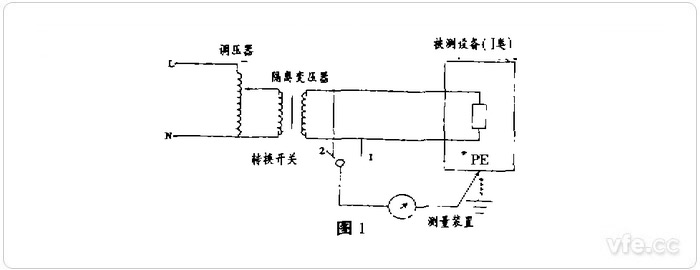

　　a) 接觸漏電流按圖1進行測量，將輸入電壓調至設備正常工作電壓的上限值，在轉換開關于每一個位置時，設備中控制一次電源的并能在正常使用時可能要操作的任何開關，應以所有可能的組合方式斷開和接通，測得的漏電流取其最大值。

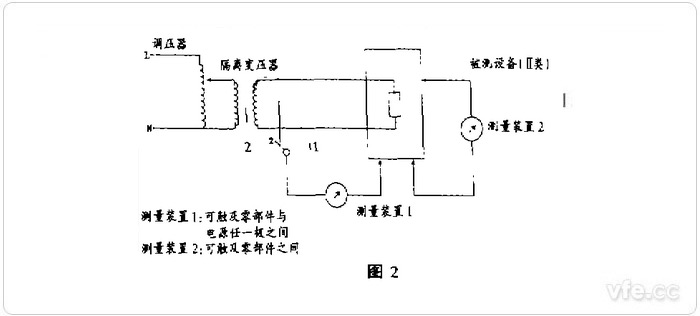

　　b) 對地漏電流按圖2進行測量、測量時最好使用隔離電源變壓器，如不能使用隔離電源變壓器，則應將被測設備防止在絕緣臺上，不要接地。其他條件與接觸漏電流的測量相同。

　　在工作溫度下測量泄漏電流時，如果被測電器不是通過隔離變壓器供電，被測電器應彩絕緣性能可靠的物質絕緣墊與地絕緣。否則將有部分泄漏電流直接流經地面而不經過儀器，影響測試數據的準確性。

　　2、泄漏電流測量是帶電進行測量的，被測電器外殼是帶電的。因此，試驗人員必須注意安全，各式各樣試驗室應制訂安全操作規程，在沒有切斷電流前，不得觸摸被測電器。

　　3、應盡量減少環境對測試數據的影響，測試環境的溫度、濕度和絕緣表面的污染情況，對于泄漏電流有很大影響，溫度高、濕度大，絕緣表面嚴重污染，測定的泄漏電流值較大。
