濕度是影響電子測量?jì)x器正常工作的一個重要指標，電子測量?jì)x器在日常生產生活中應用廣泛，不同的應用環境對電子測量?jì)x器的濕度適應范圍提出了不同的要求。下面本文主要根據電子測量?jì)x器技術條件介紹不同濕度條件下的電子測量?jì)x器濕度試驗。

一電子測量?jì)x器濕度試驗分組

　　根據工作范圍濕度、貯存條件(濕度)，電子測量?jì)x器一般情況可以分為三個不同測試組別，不同組別對環境濕度提出了不同的要求，具體分組情況如下表1所示：

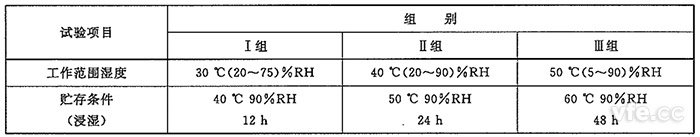

表1示：電子測量?jì)x器濕度試驗組別

二電子測量?jì)x器濕度試驗要求

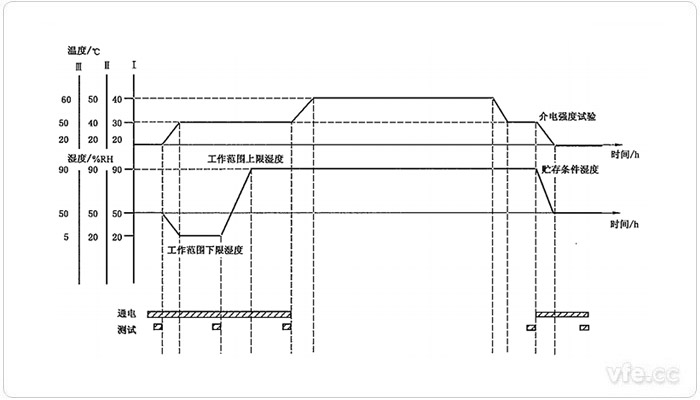

圖示2：濕度循環試驗時序圖

01電子測量?jì)x器濕度試驗要求

　　電子測量?jì)x器進行濕度試驗時，在各濕度階梯中，必須先保證儀器經熱、濕穩定后，再進行性能特性測試。熱、濕穩定時間至少為1h。

　　進行濕度測試的潮濕箱中空氣應可以能均勻地循環，容積至少為受試儀器的3倍，以保證在規定時間內箱內溫度變化為±2℃，濕度變化為±3%，并采取一定措施防止凝露到受試儀器上。

　　進行濕度測試時，被試儀器應按正常工作位置放置。

　　濕度試驗中，被試儀器中如有對濕度影響特別敏感的部件時，運行試驗中取出或采用其他措施代替。

02電子測量?jì)x器濕度試驗方法

　　電子測量?jì)x器的濕度試驗按照圖1所示濕度循環試驗時序圖進行試驗，濕度試驗中的熱、濕穩定時間、恢復時間等參數均參照產品技術參數或產品標準要求執行。各項濕度測試項目設置及操作如下所述：

　　1. 基準工作條件濕度試驗

　　基準工作條件濕度試驗在溫度為(20±2)℃、相對濕度為(45~75)%RH的條件下進行。在熱、濕穩定后，接通被試儀器電源，預熱后，進行性能特性測試，檢測工作性能狀態。

　　2. 工作范圍下限濕度試驗

　　工作范圍下限濕度試驗時，被試儀器處于通電狀態，調節潮濕箱內溫、濕度分別升降至時序圖中對應階梯的數值。經熱、濕穩定后，進行性能特性測試。

　　當設備達不到規定的濕度時，應當采取一切措施試驗到實際最低濕度限度。

　　3. 工作范圍上限濕度試驗：

　　工作范圍上限濕度時，被試儀器處于通電狀態，調節潮濕箱內濕度上升到圖1中對應的數值。經熱、濕穩定后，進行性能特性測試。

　　4. 貯存條件濕度試驗

　　貯存條件濕度試驗時，被試儀器電源開關置于接通位置，儀器處于通電狀態，調節潮濕箱內溫、濕度升至圖1中對應階梯的數值，不同的組別分別按表5固定的貯存時間進行貯存測試。

　　5. 介電強度試驗

　　介電強度試驗時，被試儀器電源開關處于接通位置，但不接入電網，調節潮濕箱的溫度降至圖1中對應階梯的數值。經熱、濕穩定后，立即按要求進行介電強度試驗。

　　6. 基準工作條件濕度試驗

　　基準工作條件濕度試驗時，被試儀器處于通電狀態，調節潮濕箱的溫、濕度降至基準工作條件。按規定時間恢復后，進行性能特性測試。

　　電阻測量?jì)x器濕度試驗后必須對被試儀器外觀進行目測檢查，被試設備應當無銹蝕、裂紋、涂覆層剝落等損傷;文字和標志應清晰；控制機構應靈活；緊固部位應無松動；塑料件應無起泡、開裂、變形以及灌注物應無溢出現象。且各個試驗條件下的被試儀器性能特性應符合產品標準的規定。

---
