繼電保護測試儀合閘相位角校準、時間測量誤差校準均是測試儀標準檢定試驗項目，下面本文主要根據繼電保護測試儀檢定規范介紹合閘相位角校準、時間測量誤差校準相關限值要求及校準操縱方法。

一繼電保護測試儀合閘相位角校準

01繼電保護測試儀交流電流源、電壓源負載穩定性

　　繼電保護測試儀的交流電壓源、電流源的負載穩定性應滿足以下要求：

　　1. 交流電流源輸出頻率為50Hz，負載變化時，輸出電流幅值的改變量應小于±0.1%。

　　2. 交流電壓源輸出電壓為100V，頻率為50Hz，功率因數分別為1、0.4、-0.4時，負載由0~50VA變化時，輸出電壓幅值的改變量應小于±0.1%。

　　3. 交流電流源和交流電壓源在1、2規定的情況下，其相位誤差應滿足下表1的要求。

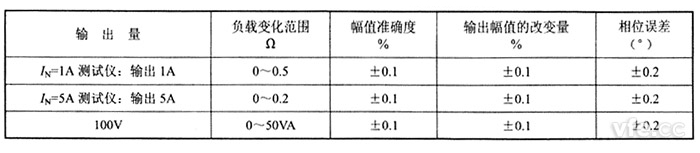

表1：交流電流源、交流電壓源負載穩定性

02繼電保護測試儀合閘相位角校準方法

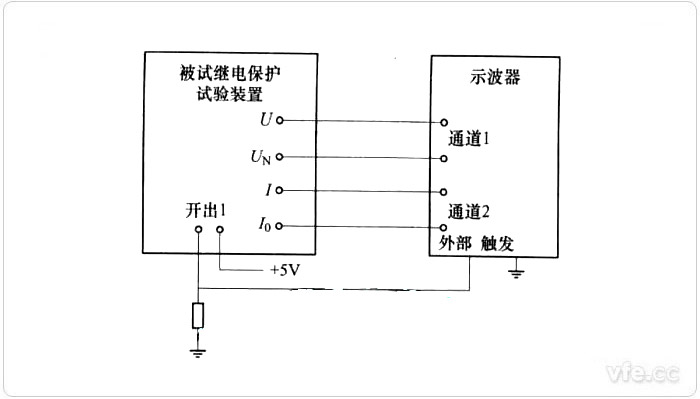

圖1：合閘相位角試驗接線圖

　　繼電保護測試儀合閘相位角試驗接線如圖1所示。

　　被試繼電保護測試儀設置如下：在整組試驗中，設置合閘相位角為φ，整定阻抗為5Ω，阻抗角為0，故障類型為A相接地，短路電流為1A(或5A)，合閘時，開出1閉合。

　　注：50Hz電壓和電流一個周波的時間為20ms

圖2：合閘時電流、電壓波形

　　示波器設置：直流耦合、外觸發方式、單次上升沿觸發。開始試驗，用示波器記錄電壓、電流波形(如圖2所示)，根據波形計算出合閘相位角φ

　　式中：

　　X——示波器記錄第一個波形的時間，ms。

　　合閘相位角的絕對誤差表示為

　　式中：

　　Δ——合閘相位角的絕對誤差，(°)；

　　φX——合閘相位角測量計算值，(°)；

　　φN——合閘相位角設定值，(°)。

　　合閘相位分別設置為0°、30°、60°、90°、180°、270°時，測量實際合閘相位，并至少測量3次觀察合閘相位控制的穩定性。

二繼電保護測試儀時間測量誤差校準

01繼電保護測試儀時間測量

　　繼電保護測試儀的測量時間范圍1ms~9999.999s。

　　被檢繼電保護測試儀的測量時間誤差應滿足以下要求：

　　測量時間為1ms＜t≤1s時，誤差不超過±1ms；

　　測量時間為1s＜t≤9999.999s時，誤差不超過±0.1%。

02繼電保護測試儀時間測量誤差校準操作

　　使用標準時間間隔法測量繼電保護測試儀時間測量誤差檢驗的試驗線路如下圖3所示。

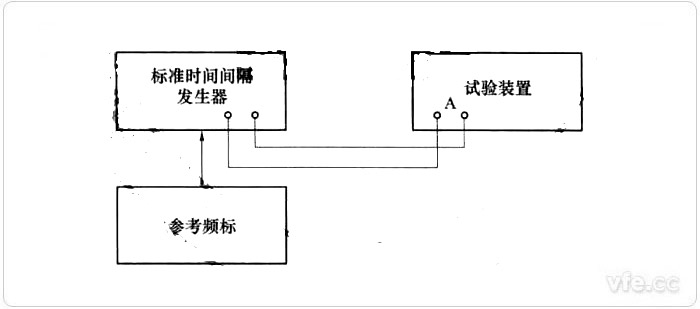

圖3：時間測量檢驗試驗線路圖

　　1. 檢驗參數設置

　　選擇能進行測量動作時間的功能。測量時間時設置的變量應能發生突變，即設置的變量從0或額定值突變到測量動作時間規定的激勵量。設置被試繼電保護測試儀測量時間的啟動和停止的條件。

　　設置測試儀的試驗參數，測試儀設定三種試驗狀態：

　　第一種狀態：輸出直流電壓為0，交流電壓、電流均為0，出發條件選擇觸發方式為“最大輸出時間觸發”，最大輸出狀態時間為1s；

　　第二種狀態：輸出直流電壓為0，交流電壓、電流均為零，選擇觸發方式為“開入量翻轉觸發”，開入量輸入只選擇“A”；

　　第三種狀態：輸出直流電壓為0，交流電壓、電流為零，選擇觸發方式為“開入量翻轉觸發”，開入量輸入只選擇“A”。

　　設定標準時間間隔發生器輸出為單個脈沖寬度。

　　2. 檢驗方法

　　在每一個時間設定值下，測量時間。開入量“A”所計的時間為所測得標準時間間隔發生器輸出單個脈沖寬度的時間。測量5次，計算平均值。

　　絕對誤差表示為

　　式中：

　　Δ——被校繼電保護測試儀輸出值絕對誤差；

　　Tx——被校繼電保護測試儀輸出值，即開入量“A”所計的時間，s或ms；

　　Tn——校準標準顯示值，即標準時間間隔發生器輸出單個脈沖寬度，s或ms。

---
