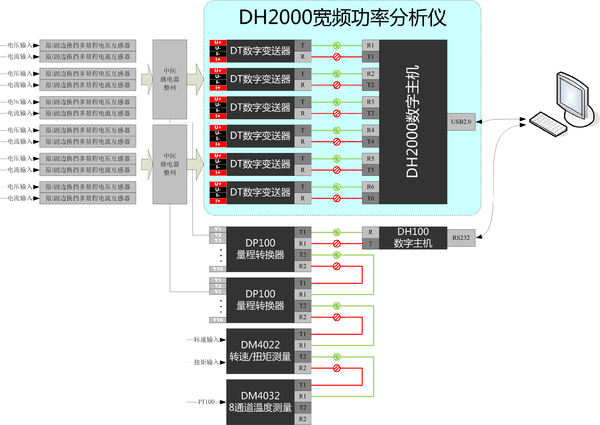

參見下圖：



1、寬頻功率分析儀

　　寬頻功率分析儀包括1~6臺DT數字變送器、1臺DH2000數字主機、USB2.0數據線及寬頻功率分析儀軟件構成。數字變送器輸出為數字量，采用光纖與DH2000數字主機相連。數字主機通過USB2.0數據線與上位機相連，上位機安裝寬頻功率分析儀軟件。

　　每個DT數字變送器可測量一路電壓和一路電流及電壓、電流組合的功率。DH2000通過同步光纖輸出同步時鐘信號控制所有數字變送器進行高速同步采樣，采樣頻率為200ksps。采樣結果通過上行光纖傳輸至數字主機，數字主機對各個變送器的采樣結果進行緩存，并將緩存數據打包重組，通過USB2.0數據線上傳至上位機。

　　上位機寬頻功率分析儀軟件對采樣數據進行分析、運算可得到各個數字變送器的：電壓/電流的基波有效值、電壓/電流的真有效值、基波功率、有功功率、功率因數、諧波特征值等參數。

　　各個通道的電壓、電流及功率可進行矢量疊加實現并聯運算。

　　將各傳感器檢定/校準報告中的比差和角差輸入上位機，即可實現誤差自動補償。

2、DT數字變送器

　　一臺DT數字變送器包含一個電壓和一個電流測量通道。

　　電壓通道包含8個量程：10V、20V、40V、80V、160V、320V、640V、1280V。

　　電流通道包含8個量程：50mA、100mA、200mA、400mA、800mA、1.6A、3.2A、6.4A。

3、DP100量程轉換器

　　DP100量程轉換器專為寬范圍測量時的多傳感器原邊或副邊換擋而設計。DP100轉換器內置微處理器，相當于一臺完整的開關量控制PLC系統，可通過光纖接口與DH100數字主機相連，數字主機通過RS232接口與上位機相連，接受上位機對繼電器的控制。一臺DP100量程轉換器包含16路繼電器輸出。

　　繼電器輸出一般通過中間繼電器驅動換擋開關。一個繼電器可驅動一個單相換擋開關，也可驅動一個三相換擋開關。當用于驅動三相換擋開關時，三個通道的電壓/電流采用相同的量程配置。

　　DP100量程轉換器的每個繼電器可用于控制任意傳感器的原邊或副邊換擋。只需將量程轉換器的輸出觸點序號、通道編碼（對應6個DT數字變送器的一個電壓或電流通道）及量程值通過寬頻功率分析儀軟件輸入至上位機，上位機即可根據測量結果手動或自動的控制該通道傳感器的量程轉換。

　　對于量程配置方式相同的通道，可共用一個DP100量程轉換器，例如：對于電機試驗測量，一般建議一個三相系統配置一臺DP100量程轉換器。一臺6通道寬頻功率分析儀配置2臺DP100量程轉換器。如果是6相電機或兩臺三相電源并聯驅動一臺三相電機，也可共用一臺DP100量程轉換器。

4、DM4022轉速/扭矩測量子站

　　DM4022轉速/扭矩測量子站為可選件，專為扭矩傳感器輸出的扭矩及轉速信號測量而設計，可用于測量各種脈沖量輸出的扭矩傳感器的轉速和扭矩。測量結果可通過光纖接口與DH100數字主機相連，數字主機通過RS232接口與上位機相連，將測量結果上傳至上位機。

　　測量精度：頻率測量準確度為讀數的0.02%。實際測量準確度與扭矩傳感器的準確度有關。

5、DM4032 8通道溫度測量子站

　　DM4032 8通道溫度測量子站為可選件，與PT100配套使用，用于電機試驗的溫度測量，測量結果可通過光纖接口與DH100數字主機相連，數字主機通過RS232接口與上位機相連，將測量結果上傳至上位機。

　　測量精度：±1℃（與PT100的準確度有關）

6、中間繼電器整列

　　中間繼電器整列為可選件，需根據實際選配的互感器數量級原副邊換擋方式進行配置。

7、DH100數字主機

　　DH100數字主機用于實現光纖接口與RS232接口的轉換，輸入輸出采用透明傳輸。
