一湖南中通電氣股份有限公司直線電機測試系統

　　湖南中通電氣股份有限公司系國家高新技術企業，是國內領先的軌道交通車輛集電設備研發制造商，牽引電機電器維修再制造綜合業務提供商。20多年來，中通電氣產品在鐵道系統各鐵路局、機務段以及各城市軌道交通車輛使用中，安全、可靠、穩定運行，擁有豐富業績。

　　本套直線電機測試系統主要用于直線電機性能檢測，要求測試系統電量測量設備滿足寬范圍、高精度以及良好電磁兼容性能要求，并且開放數據端口，方便用戶對測試數據進行集成分析。

二直線電機測試系統原理框圖

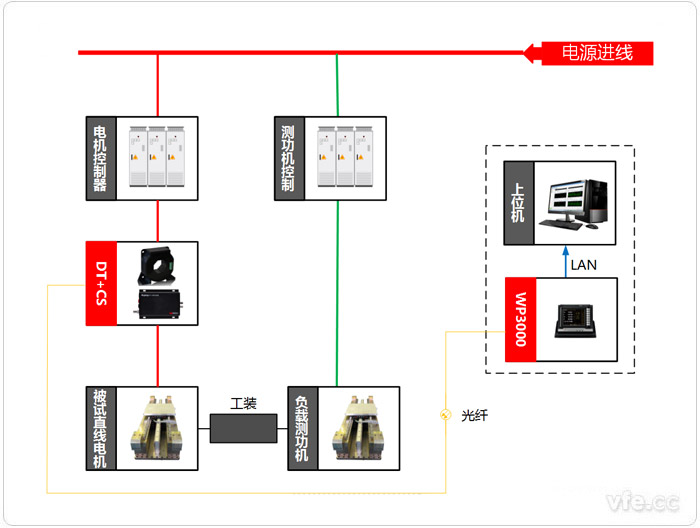

直線電機測試系統示意圖

　　如上圖直線電機測試系統示意圖所示，系統主要由被試直線電機、電機控制器、負載測功機、測功機控制器、測試系統等相關設備工裝構成。直線電機負載設備一般可選用直線電機直接對托，也可選用旋轉電機帶動絲杠螺母將轉矩轉化為推力。

　　本套測試系統選用湖南銀河電氣有限公司開發的WP系列變頻功率分析儀，主要由WP3000變頻功率分析儀、DT數字變送器及CS電流傳感器構成。WP3000變頻功率分析儀開放數據端口，上位機可以實時獲取相關電壓電流測試穩態及瞬態波形數據。測試系統采用數字光纖傳輸，可以有效的屏蔽傳輸過程中線路的電磁干擾，具備良好的電磁兼容性能。同時，通過外接穿心電流傳感器可以有效的擴展電流測試范圍，電流傳感器二次輸出就近接入DT數字變送器。

三直線電機測試系統設備配置表

測點	設備名稱	型號	數量	備注
DT+CS	DT216B	/	3
	CS500	/	3
變頻功率分析儀	WP3000	/	1

---
