電流傳感器的種類非常多，針對不同場合的應用一般會(huì )選擇相應的電流傳感器。磁調制式零磁通電流傳感器是目前廣泛應用的一種，在很多場合它都能很好的應用。核磁共振(MRI) 作為一種分析手段廣泛應用于物理、化學生物等領域，本文談?wù)劻愦磐娏鱾鞲衅髟诤舜殴舱?MRI) 梯度磁場中的應用。

一核磁共振(MRI)系統簡介

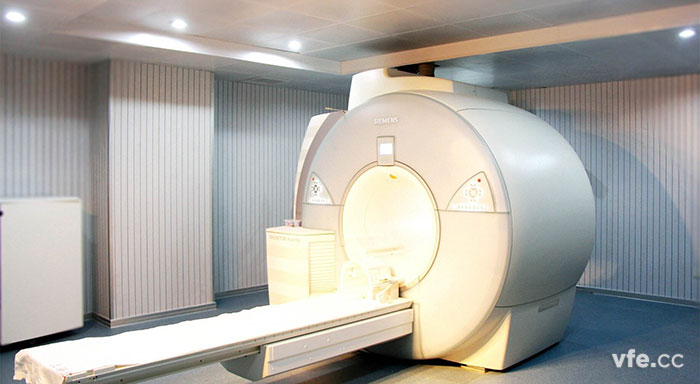

核磁共振儀

　　MRI也就是核磁共振成像，英文全稱是：Magnetic Resonance Imaging。核磁共振是一種物理現象，作為一種分析手段廣泛應用于物理、化學生物等領域。MRI通過對靜磁場中的人體施加某種特定頻率的射頻脈沖，使人體中的氫質子受到激勵而發生磁共振現象。停止脈沖后，質子在弛豫過程中產生MR信號。通過對MR信號的接收、空間編碼和圖像重建等處理過程，即產生MR信號。

　　核磁共振(MRI)系統中，快速開關的梯度磁場承擔人體組織結構的空間定位工作。梯度線圈和梯度電源提供梯度磁場并決定層面位置和成像層面度；梯度線圈的精度和線性度是決定了梯度場平穩性的指標，精度越好線性越高，表明梯度磁場越精確，空間定位越精確，圖像的分辨率就越好。反之，如果精度或線性度不好，梯度磁場就會(huì )出現時間、空間和強度的畸變，使定位不準，分辨率變差。

二核磁共振(MRI)系統對測量要求

　　梯度磁場是由梯度線圈中的梯度電流所產生的，其性能指標主要有精度、線性度、梯度場強度、梯度場變化率等。為了產生空間的梯度信號，系統至少需要三對正交的梯度線圈，且每對線圈必須嚴格同軸，電流大小相等方向相反，這就要求梯度線圈和梯度電源必須嚴格匹配，并要精確地控制梯度線圈中的電流大小。因此，測量這個梯度電流的傳感器的精度和穩定性是梯度磁場質量的關鍵因素，電流的傳感器線性度越好、溫度和時間的穩定性越高M(jìn)RI圖像的清晰度和分辨率就越高，定位精度就越準。一般MRI要求電流的控制精度和穩定度要求萬分之一以上，因此電流傳感器必須滿足十萬分之一以上的線性度誤差、1ppm/K以上的溫度漂移和1ppm/day以上的時間漂移。

三ANYWAY新型零磁通電流傳感器應用于核磁共振(MRI)系統

　　ANYWAY新型零磁通電流傳感器基于磁平衡原理和磁調制技術，這種磁平衡磁調制電流傳感器可以達到了百萬分之一的極高精度，并且穩定性、靈敏度、分辨率、帶寬等指標均優于其他原理上的電流傳感器。

　　ANYWAY新型P級零磁通電流傳感器的線性度和精度優于20ppm，溫度漂移優于0.1ppm/K，時間漂移優于0.2ppm/month，這些指標遠優于MRI的技術要求，是核磁共振(MRI)系統的理想選擇。

---
