WP4000變頻功率分析儀的2V3A線路圖采用兩表法法測量三相功率。2V3A是指實際測量?jì)陕冯妷汉腿冯娏?。WP4000變頻功率分析儀的2V3A接線原理圖如下：

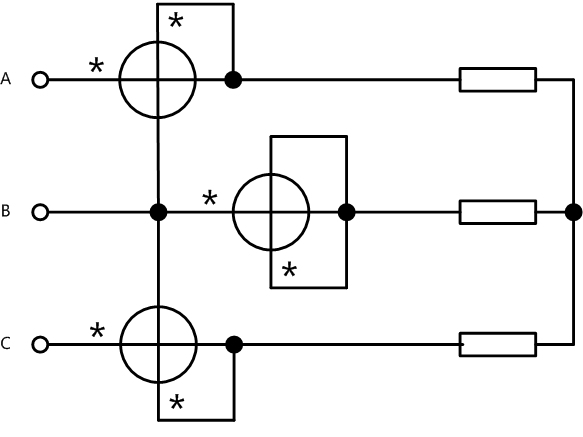

圖. WP4000變頻功率分析儀的2V3A接線原理圖

　　上圖中，連接在A(yíng)相和C相的兩個變頻功率傳感器相當于兩個單相有功功率表，構成兩表法測功電路。連接在B相的變頻功率傳感器的電壓測試線互相短接，僅僅電流測量通道其作用，用于測量B相電流。

　　WP4000變頻功率分析儀的2V3A線路圖適用于三相三線制。就兩表法而言，只需要實測兩路電壓和兩路電流，亦可采用2V2A線路圖。

　　WP4000變頻功率分析儀的2V2A測試中，依據基爾霍夫電流定律，可以準確運算出第三相電壓和第三相電流。2V3A接線圖在2V2A基礎上增加了一路實測電流，主要適用于基爾霍夫電流定律不適用的三相三線制回路。

　　2V3A線路圖的典型應用案例是：

　　在變頻器供電的電機試驗測試中，即便采用三相三線制，由于變頻器輸出包含高次諧波，而繞組對地、或對機殼、或對其它繞組之間存在分布電容，高次諧波會(huì )通過分布電容另外形成泄露電流，基爾霍夫電流定律不再適用。依據基爾霍夫電流定律運算的第三相電流可能會(huì )存在較大的誤差。但是，三相三線制中又不宜采用三表法測量功率，因此，才有上述2V3A這樣的變通測量方案。

---
