WP4000變頻功率分析儀是一種寬頻帶的高精度功率分析儀，一臺分析儀可連接6個變頻功率傳感器，15相采用3臺WP4000變頻功率分析儀即可，重要的是如何實現與3臺分析儀連接的15個變頻功率傳感器的電壓和電流信號的同步測量。

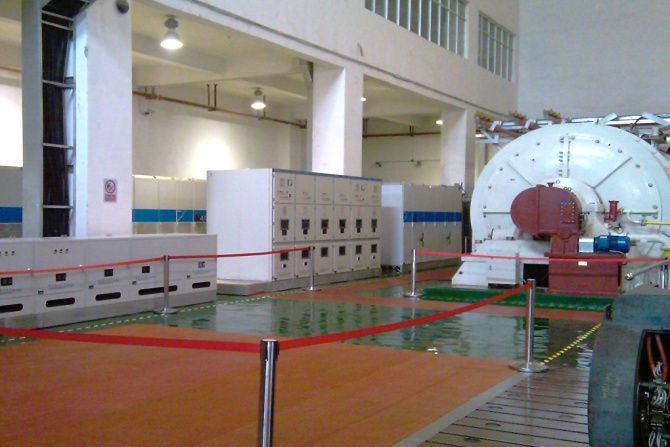

圖１.新型15相感應電機試驗現場

　　WP4000變頻功率分析儀從三個環節保證輸入信號的同步采樣，實現任意相數電機的電壓、電流、功率等的準確、同步測量。

1、同一個傳感器的電壓、電流通道同步采樣

　　AnyWay將一對電壓、電流傳感器及測量電路做在同一個傳感器內，電壓、電流信號采用同一片多通道AD轉換器進行轉換，AD轉換器采用同一個啟動時鐘，實現嚴格的同步測量。

2、功率分析儀內多個傳感器之間的信號同步采樣

　　每臺傳感器有兩根光纖，一根為上行光纖，用于上傳采樣數據包，一根為下行光纖用于下傳攜帶了時基信號的同步采樣信號及其它參數信息。
　　功率分析儀產生同步信號，一個同步信號經六個驅動器驅動分為六路，六路同步信號的時間特征完全相同，通過六根下行光纖到達六個傳感器。不同傳感器在同一時刻收到同步采樣信號，在同步采樣信號的控制下進行AD轉換。傳感器的采樣是同步的，采樣結果打包上傳，數據包中包含了統一的時基信號。
　　功率分析儀接收到來自每個傳感器的數據，根據時基信號將數據同步。

3、多臺功率分析儀的同步

　　每臺功率分析儀有一個同步信號發送端口（圖2中的T0）和一個同步信號接收端口（圖2中的R0）。

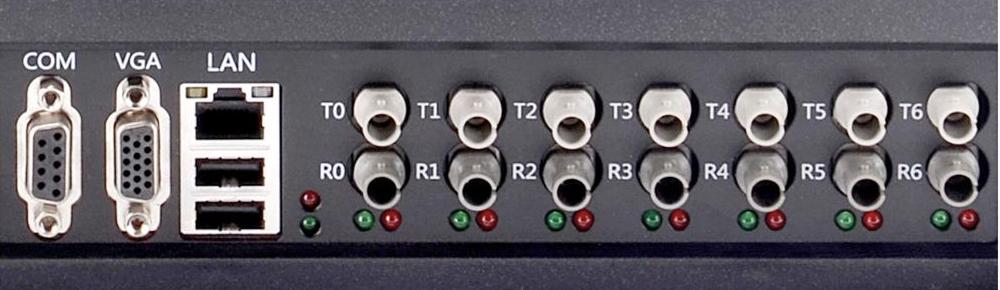

圖2.WP4000變頻功率分析儀同步光纖接口

　　多臺功率分析儀需要實現同步采樣時，將其中一臺功率分析儀設為主機，另外的功率分析儀設為從機，主機產生與本機傳感器一致的同步信號。從機自身不產生同步信號，而是將來自同步信號接收端口的同步信號復制下傳給本機的所有傳感器。
　　實際使用時，主機的同步信號發送端與1號從機的同步信號接收端通過光纖相連，1號從機的同步信號發送端再與2號從機的同步信號接收端通過光纖相連，依次類推，將所有要實現同步采樣的功率分析儀依次串聯。
　　每臺WP4000變頻功率分析儀將來自主機的時基信號與采集數據一起打包。攜帶時基信號的數據上傳到上位機后，由上位機根據時基信號進行數據同步重組。

---
