一、簡介

　　整體溯源是湖南銀河電氣有限公司AnyWay變頻功率測試系統的重要特點，由湖南銀河電氣有限公司率先提出。其測試系統通過整體溯源來保證檢定結果與實際應用的一致性。

二、定義

　　溯源

　　是指往上游尋找發源地，比喻探求本源；

　　計量溯源

　　工作計量器具-----計量標準器具-----計量基準器具。

　　整體溯源

　　整體溯源即是將由前端傳感器及功率計組合而成的測量系統進行整體精度標定及量值溯源，計量檢定狀態與現場使用狀態一致，消除中間環節引入的誤差，確保了整個測量系統的精度。

三、基本原則

　　國際電工委員會(huì )規定的基本原則“所有儀表和測量裝置的誤差都必須進行實際測量，未經測量，僅是以其他測量中計算出來的和引用電壓，電流和功率因數組合的誤差，不能作為評價裝置基本誤差的依據”。

四、目前現狀

　　目前，針對電量測量采用的方式基本都為前端傳感器加功率計組合而成，而傳感器及功率計一般出自于不同的廠家，因此測量?jì)x表計量檢定方式多采用獨立計量的方式，即傳感器與功率計分別計量。

　　對于用戶而言，為了了解的是組合而成的整個測量系統的精度，往往采用簡單的誤差組合去衡量系統精度，得到的系統精度并不能真正反映測量系統的真實精度。

五、原因分析

　　經獨立計量檢定的高精度電壓、電流傳感器與高精度的功率計組合在一起，功率測量精度不一定高，可能包括如下原因：

　　1、未作檢定的電壓、電流傳感器的角差指標可能影響測量結果；

　　2、傳感器與功率計的量程不匹配，降低了實際精度指標；

　　3、傳感器與功率計的阻抗不匹配，影響了傳感器或功率計的正常指標的發揮；

　　4、傳感器與功率計之間的傳輸損耗降低了測量系統的精度；

　　5、傳感器與功率計之間的傳輸環節可能引入電磁干擾導致功率計精度指標下降甚至不能正常工作。

六、代表產品

　　整體溯源的典型代表產品為WP4000變頻功率分析儀。WP4000采用獨有的大儀器技術，儀器本身就是系統；WP4000采用前端數字化技術，在測量前端就將被測對象轉換為數字信號，然后通過光纖傳輸至儀器主機，在傳輸過程中不會(huì )引入電磁干擾，消除長距離傳輸引起的線路傳輸損耗，且主機只負責對數字量的運算，不會(huì )引入誤差，傳感器的精度即為系統精度。

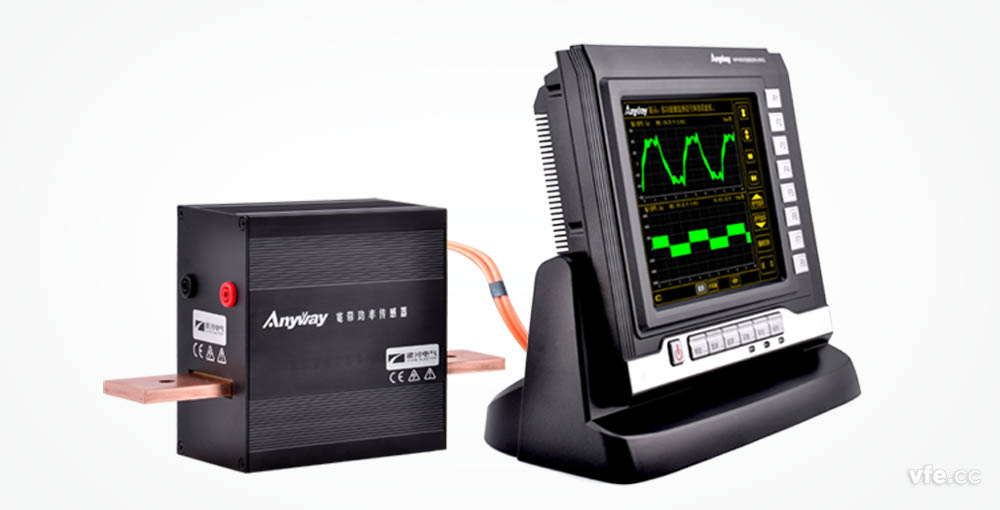

WP4000變頻功率分析儀

---
