一、變頻器諧波檢測儀的硬件準備

　　變頻器諧波檢測儀可以實現變頻器輸入輸出電壓、電流信號的諧波檢測。

　　準確采集變頻器輸入輸出的電壓、電流信號，是高性能變頻器諧波檢測儀首要環節。

　　準確采集主要體現在以下幾個方面：

　　1、電壓、電流傳感器具有足夠的帶寬，確保信號在傳感過程中不失真；

　　2、信號調理電路具有足夠的帶寬，確保信號在調理過程中不失真；

　　3、傳感器和調理電路精度足夠高，包括：零點漂移小，噪聲小，共模抑制比高等等；

　　4、帶寬2倍以上的采樣頻率下高精度采樣（AD轉換）。

　　DT數字變送器將輸入的電壓和電流信號在變送器內部進行信號調理和高速采樣，輸出數字量通過光纖傳輸至上位機。上位機軟件對數字信號進行相關運算處理后可提取被測信號的有效值、基波、諧波、頻率等各種特征值，還可通過對兩個通道的相關運算得到有功功率、無功功率、視在功率及各次諧波功率等電參量。

　　DT213B數字變送器的主要技術指標如下：

　　電壓量程：1280V、640V、320V、160V、80V、40V、20V、10V共八個量程，采用自動無縫量程轉換技術，可實現5V～1280V電壓的等精度測量；

　　電流量程：1.28A、640mA、320mA、160mA、80mA、40mA、20mA、10mA共八個量程，采用自動無縫量程轉換技術，可實現4mA～1.28A電流的等精度測量；

　　電壓、電流測量精度：0.1%讀數（5V～1280V、4mA～1.28A）；

　　采樣頻率：250kHz。

　　DT213數字變送器可直接測量690V及以下變頻器輸入輸出電壓諧波。

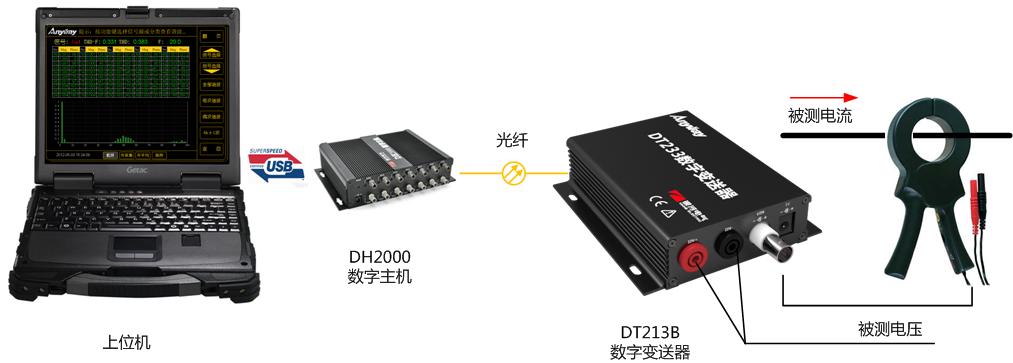

圖1 變頻器諧波檢測儀

二、變頻器諧波檢測儀的軟件編制

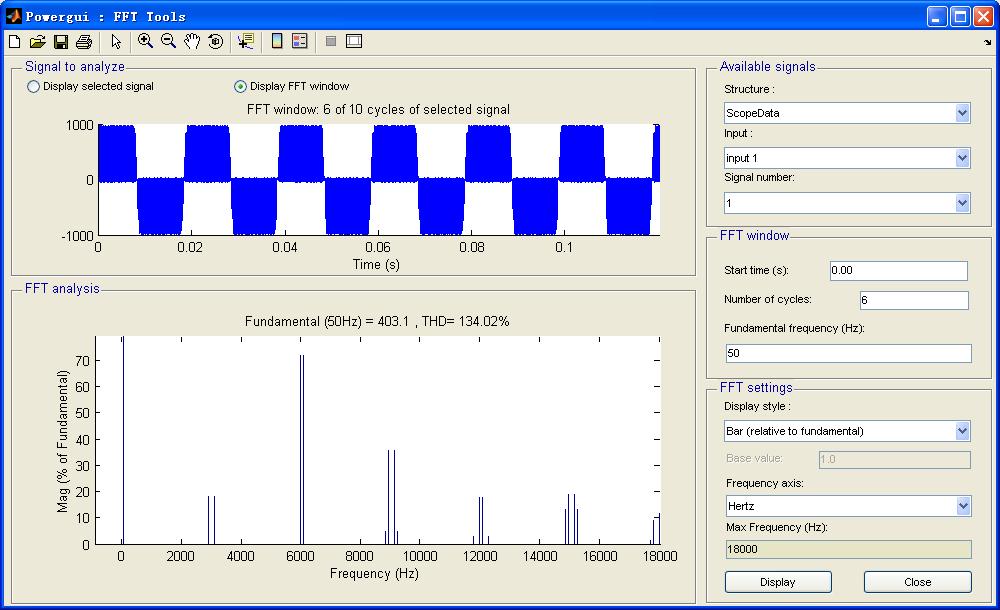

圖2 變頻器諧波檢測儀Matlab截圖

三、變頻器諧波檢測儀的特點及應用

1、超強運算能力

　　高性能的上位機的運算處理能力遠遠超過一般諧波分析儀的嵌入式微處理器。利用上位機超強的運算處理能力，變頻器諧波檢測儀可以根據需要分析100kHz帶寬內的任意次諧波，例如：當變頻器基波頻率為0.1Hz，載波頻率為2kHz時，為了分析6倍開關頻率范圍內的諧波，最高諧波次數達120,000次，一般的諧波分析儀是無法滿足這樣的需要的。

2、便攜式分體結構，方便攜帶

　　DT213數字變送器及電流鉗均為小體積便攜式，上位機可以采用便攜式的筆記本電腦。

3、良好的電磁兼容性和操作安全性

　　變頻器諧波檢測儀的測量前端與上位機之間采用光纖傳輸，不受電磁干擾的影響。

　　注：DT213數字變送器直接接受1280V的高電壓信號，電壓通道一般不易受干擾?；魻栯娏縻Q輸出電流信號較小，使用時應盡量縮短DT213數字變送器與電流鉗之間的連接線。

　　變頻器諧波檢測儀的操作上位機與被測變頻器無電氣連接，可確保操作安全。

4、應用靈活，擴展性強

　　DH2000數字主機最多可連接6個DT數字變送器，可實現6個電壓、通道和6個電流通道的同時測量，除了實現變頻器諧波分析儀功能之外，編制不同的上位機軟件，可在同一個硬件平臺上實現：變頻功率分析儀、無紙記錄儀、雙通道示波器、電能質量分析儀等。

---
