我們知道，在電量測量中，量程轉換是保證精度的主要手段，量程轉換技術經歷了手動切換式量程轉換技術，自動量程轉換技術，再到現在的無縫量程技術，目前無縫量程技術實現了數據的無縫鏈接，在量程的轉換過程不會(huì )對數據、波形等造成任何影響，為實現高精度電量測量提供了保障。

一、傳統量程轉換技術

　　傳統的量程轉換技術均是采用為傳感器的原邊或副邊換擋方式來實現手動或者自動換擋，屬于機械換擋。原邊換擋需要大量的不同量程的傳感器和開關來組成，組成價格高昂，建設成本非常高，而且操作起來不方便，同時在換擋過程會(huì )出現瞬態數據的丟失，對測量造成影響；而目前沒有副邊換擋的變頻傳感器，對于變頻測量場合，根本不能采用副邊換擋；所以傳統的量程轉換技術對于現在的日益發展的工業測量有越來越大的局限性。

二、無縫量程轉換技術

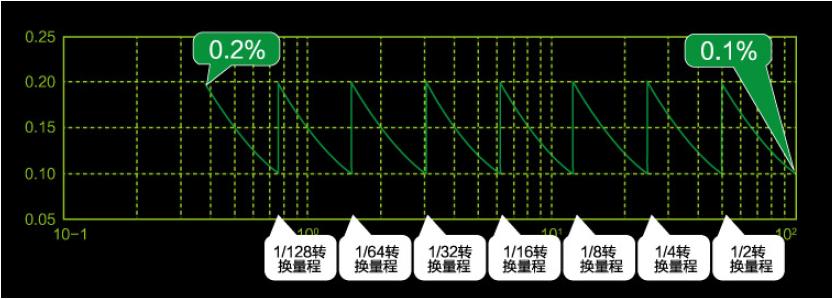

　　無縫量程轉換技術是湖南銀河電氣提出的應用在AnyWay變頻功率傳感器上的一種數字式量程換擋技術，采用2的N次冪量程無縫量程轉換方案，內部分別設置了8個量程，每個量程只工作在半量程以上區域，傳感器根據實際瞬態采樣信號的幅值進行自動連續的量程切換，達到無縫量程轉換的目的，每個量程的滿量程精度為0.1%時，可實現256倍動態范圍內最低精度為0.2%，從而保證寬動態范圍內的高精度測量。通過無縫量程轉換，1臺AnyWay變頻功率傳感器相當于8臺高精度的其他測試儀器，可以節省大量的傳感器和開關柜，使測量變得簡單、經濟、精確。

無縫量程技術對于電量測量的意義

三、無縫量程轉換技術的技術優勢

　　1、無縫量程轉換技術基于自動量程轉換技術，但是優于自動量程轉換技術，可以實現數據的連續，波形的連續，確保不丟失任何測量細節；
　　2、很多儀表都有自動轉換量程的功能，但是在量程轉換的瞬間會(huì )出現測量的停滯，造成測量的不連續，這樣對于對瞬態數據要求比較高的測量場合，短暫的停滯也會(huì )造成重要的瞬態數據的丟失，無縫量程轉換技術經過對幅值的精密判斷來實現數據的連續性，實現對瞬態數據的測量；
　　3、無縫量程轉換過程其實也是指小量程自動轉換為大量程或大量程自動轉換為小量程的過程，但是經過合理的算法，實現無縫轉換，減少傳感器和開關柜的投入，節省開支，方便操作；

　　無縫量程轉換技術解決的是一個寬范圍測量的技術，而無縫量程轉換功率分析儀使得高壓大電流的測量設備大大簡化，測量穩定性大大提升，使得在高壓大電流的測量?jì)H僅只需一套測量系統就可以完成整個測量任務，再也不要為找不到合適換擋開關和開關柜結構設計大費周折，為設計者也為用戶提供實實在在的便捷和經濟上的實惠。

　　作者：hb_yinhe

　　湖南銀河電氣有限公司（http://www.hqbet5697.com）

---
