SP系列變頻功率傳感器是銀河電氣專業針對變頻電量測試而研制的一種新型組合式電壓電流傳感器。SP系列變頻功率傳感器是WP4000變頻功率分析儀的主要功率單元，廣泛應用于艦船電力推進，裝甲牽引傳動，電氣化軌道交通，電動汽車等一切需要變頻調速的電氣系統及風力發電、光伏發電、燃料電池等新能源發電并網系統等的電氣產品檢試驗、能效計量檢測及諧波檢測。

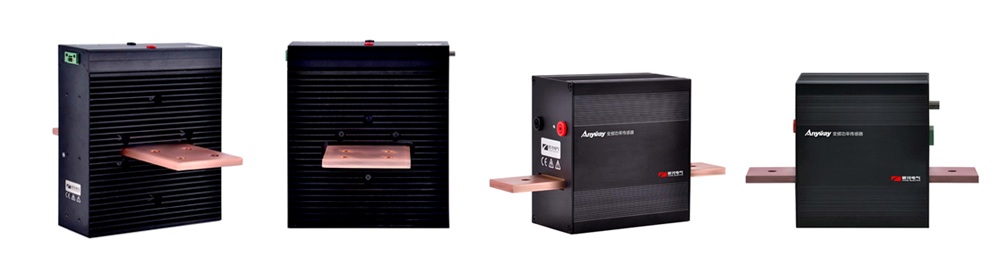

圖. SP系列變頻功率傳感器

　　SP系列變頻功率傳感器主要解決了以下問題：

一、解決了6kV以上變頻高電壓測試問題

　　在SP系列變頻功率傳感器推出之前，變頻高電壓測試（互感器不合適的場合）用電壓傳感器主要是霍爾電壓傳感器，目前，霍爾電壓傳感器的最高測試電壓為6400V，不能滿足10kV變頻器或變頻電機的測試需要。也有用戶將6kV霍爾電壓傳感器采用星型連接，通過測量相電壓反映相電壓。值得注意的是，在高壓測試中，一次線路用的電量傳感器，其隔離電壓應該針對線路最高電壓設計，而不是最高測試電壓設計。這是因為考慮到可能發生的單相短路之后，相電壓會(huì )升高至線電壓。因此，即便是測試相電壓，其隔離電壓仍然需要滿足10kV線路的需要，10kV線路上傳感器的隔離電壓一般要求高于21kV（兩倍測試電壓加1千伏）。

二、解決了變頻電量傳感器角差溯源問題

　　除了SP系列變頻功率傳感器和互感器之外，幾乎所有的電壓、電流傳感器均為提供角差指標，也很難進行角差溯源。這是因為在早期，這些傳感器主要用于控制系統中獨立的電壓和電流測量，這種情況下，角差是沒有意義的。然而，在電機、變頻器、變壓器等的型式試驗、能效評測和諧波檢測等測試時，功率是非常重要的一個參數。角差與功率測量準確度，尤其是低功率因數下功率測量準確度密切相關。角差指標缺失，意味著采用這類傳感器構成的測試系統的功率測量準確度不可知、不可控！

　　SP系列變頻功率傳感器率先標稱角差指標，研制廠家銀河電氣積極探索角差溯源方法，并已成功研制出用于變頻電量傳感器/變送器角差溯源的ATITAN變頻功率標準源。ATITAN變頻功率標準源是目前國家變頻電量測量?jì)x器計量站的主要計量基準。

三、解決了變頻電量傳感器換擋成本高昂的問題

　　當被測電參量動態范圍較寬時，為了實現寬動態范圍內的高精度測量，通常采用多個電壓傳感器或電流傳感器換擋的方式。

　　傳感器換擋需要開關和控制系統，開關是換擋的主要成本，原因是大電流換擋時，開關必須同時滿足大電流和線路最高電壓的要求。而高電壓換擋，目前尚無小體積的廉價的高壓繼電器，仍需要采用高壓繼電器。

　　對于高壓系統而言，不論是電壓換擋還是電流換擋，基本上是一個開關一個柜體。按照電壓8檔，電流8檔計算，需要16個開關柜。

　　為了減少換擋開關的數量，減少占地面積和成本，市場上出現了一種多繞組互感器，不同的副邊繞組代表不同的量程，而副邊換擋只需要很小的繼電器即可實現。副邊換擋的互感器大大拓寬了高精度測試范圍，也有的互感器采用了原副邊換擋結合的方式，測試范圍更寬。

　　采用副邊換擋或原副邊結合換擋的互感器，原邊檔位可以減少至2~3個，大大降低了換擋成本和占地面積。

　　然而，目前為止，尚未出現副邊換擋的變頻電壓傳感器或變頻電流傳感器，也就是說，對于變頻電量，仍需要采用原邊換擋的方式，這就意味著仍然需要大量的換擋開關柜！

　　SP系列變頻功率傳感器徹底解決了上述問題，采用內置無縫量程轉換技術，無需外部換擋裝置，即可實現8檔電壓、8檔電流的量程切換，實現256倍動態范圍內的高精度測試，并且，內置換擋采用的是無縫量程轉換技術，您不必擔心換擋過程中數據丟失，確保不錯過任何一個細節！
