電壓互感器的一次繞組直接并接于高電壓回路，屬于高壓電器，其絕緣性能和結構是互感器設計和應用需要考慮的重要問題。電壓互感器按照不同的方式可以分為不同類別，在不同的應用場合電壓互感器的選型也不一樣，那么電壓互感器選型原則有哪些呢?

一電壓互感器選型的一般原則

　　電壓互感器按電壓變換原理可分為電磁式電壓互感器和電容式電壓互感器，按主絕緣結構形式可分為固體絕緣電壓互感器、油浸絕緣電壓互感器和氣體絕緣電壓互感器，按照按相數可分為單相電壓互感器和三相電壓互感器，按安裝地點可分為戶內式電壓互感器和戶外式電壓互感器。但是不管怎么分類，電壓互感器應在滿足測量?jì)x表和繼電保護基本功能要求下，根據互感器絕緣結構設計原理，在運行時絕緣性能的可靠性，以及互感器安裝方式作為選型依據，根據工程實際情況，提出電壓互感器技術規范，包括使用環境條件、額定參數、技術性能、絕緣要求及一般結構要求等，選擇合適的電壓互感器。

二電壓互感器額定參數選擇原則

　　電壓互感器的額定一次電壓應由所在系統的標稱電壓確定。電壓互感器額定電壓因數應根據系統最高運行電壓決定，而系統最高運行電壓與系統及電壓互感器一次繞組的接地條件有關。與各種接地條件相對應的額定電壓因數及在最高運行電壓下的允許持續時間，即額定時間，應符合下表規定的數值。

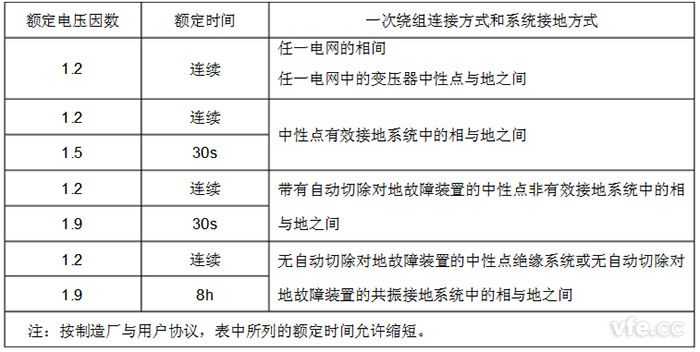

額定電壓因數標準值

三電壓互感器二次繞組選擇原則

　　額定二次電壓是按互感器使用場合來選定的。

　　1、供三相系統線間連接的單相互感器，其額定二次電壓為100V。

　　2、 供三相系統相與地之間用的單相互感器，當其額定一次電壓為某一數值除以

　　√3時，額定二次電壓應為100/√3。

　　3、電壓互感器剩余電壓繞組的額定二次電壓：當系統中性點有效接地時應為100V;當系統中性點為非有效接地時應為100/3V。

　　電壓互感器二次繞組數量按所供給儀表和繼電器的要求確定。

　　1、對于超高壓輸電線路和大型主設備，要求裝設兩套獨立的主保護，因而要求電壓互感器具有兩個獨立二次繞組分別對兩套保護供電。此外，對計費用測量?jì)x表，為提高可靠性和精確度，要求從二次繞組單獨引出二次電纜回路供電或采用有測量和保護分開二次繞組的電壓互感器。

　　2、保護用電壓互感器一般設有剩余電壓繞組，供接地故障產生剩余電壓用。對于微機保護，推薦由三相電壓自動形成剩余(零序)電壓，此時可不設剩余電壓繞組。

---
