保護用電流互感器主要與繼電保護裝置配合，在線路發生短路過載等故障時，向繼電保護裝置提供信號切斷故障電路，保護電力系統的安全。

　　保護用電流互感器原理與測量用電流互感器一樣，均是基于電磁感應原理，但是它的工作條件與測量用互感器完全不同。測量用電流互感器應用在正常一次電流工作范圍有合適的準確度即可，當通過故障短路電流時，希望互感器盡早飽和，以保護測量?jì)x表不受短路電流損害。而保護用電流互感器在比正常電流大幾倍或幾十倍電流時才開始工作，其誤差(電流和相位誤差)要求在誤差曲線范圍內，而同時考核電流誤差和相位差時用復合誤差。

　　保護用電流互感器主要分為P類電流互感器和TP類電流互感器，P類電流互感器分為PR類和PX類， TP類電流互感器則包括TPS、TPX、TPY、TPZ四大類。

一P類電流互感器

　　P類電流互感器包括PR和PX類，該類電流互感器的準確限值是由一次電流為穩態對稱電流時的復合誤差或勵磁特性拐點來確定的。P類及PR類電流互感器的準確級以在額定準確限值一次電流下的最大允許復合誤差的百分數標稱，標準準確級為：5P、10P、5PR和10PR。

　　P類及PR類電流互感器在額定頻率及額定負荷下，電流誤差、相位誤差和復合誤差應不超過下表所列限值。

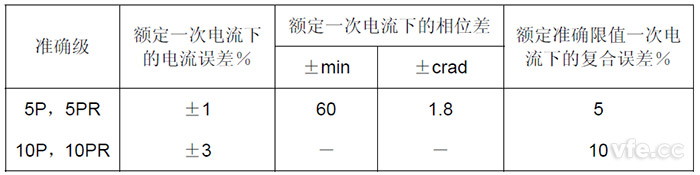

P類及PR類電流互感器誤差限值

二TP類電流互感器

　　TP類保護用電流互感器能滿足短路電流具有非周期分量的暫態過程性能要求的保護用電流互感器。

　　TP類電流互感器的準確限值是考慮一次電流中同時具有周期分量和非周期分量，并按某種規定的暫態工作循環時的峰值誤差來確定的。該類電流互感器適用于考慮短路電流中非周期分量暫態影響的情況。

　　TP類電流互感器分為以下級別并定義如下：

　　TPS級：低漏磁電流互感器，其性能由二次勵磁特性和匝數比誤差限值規定。對剩磁無限制。

　　TPX級：準確限值規定為在指定的暫態工作循環中的峰值瞬時誤差( )。對剩磁無限制。

　　TPY級：準確限值規定為在指定的暫態工作循環中的峰值瞬時誤差( )。剩磁不超過飽和磁通的10%。

　　TPZ級：準確限值規定為在指定的二次回路時間常數下，具有最大直流偏移的單次通電時的峰值瞬時交流分量誤差( )。無直流分量誤差限值要求。剩磁實際上可以忽略。

　　保護用電流互感器的性能應滿足繼電保護正確動作的要求,首先應保證在穩態對稱短路電流下的誤差不超過規定值。對于短路電流非周期分量和互感器剩磁的暫態影 響,應根據所在系統暫態問題的嚴重程度、所接保護裝置的特性、暫態飽和可能引起的后果和運行經驗等因素來合理考慮。如果保護裝置具有減緩電流互感器飽和的影響功能，則可按保護裝置的特點來選擇適當的電流互感器。

---
