電子式電壓互感器是一種由連接到傳輸系統和二次轉換器的一個或者多個電壓傳感器組成，用于傳輸正比于被測量的量，以供給測量?jì)x器、儀表、繼電保護或控制裝置裝置。在正常使用條件下，其轉換器的輸出實質上正比于一次電壓，且相位差在聯結方向正確時接近于已知相位角。

　　電子式電壓互感器誤差檢定方法可以根據需要選擇同步脈沖法或者固定延時法兩種不同測試方法，檢定方法的具體操作如下。

一電子式電壓互感器誤差檢定同步脈沖方法

　　由調壓器和升壓器產生一次壓，電子式電壓互感器一次高壓端子標準電壓互感器一次高壓端子與升壓器高壓端子對接;電子式電壓互感器一次低壓端子、標準電壓互感器一次低壓端子與升壓器低壓端子對接，并接地。標準電壓互感器輸出信號連接到電子式互感器校驗系統的標準轉換器，試品數字輸出連接到電子式互感器校驗系統的數字采集單元，通過外部時鐘源或者校驗儀時鐘實現合并單元與電子式互感器校驗系統的同步采樣。調節調壓器，使測量覆蓋標準要求的每個測量點，通過電子式互感器校驗儀得出試品誤差。

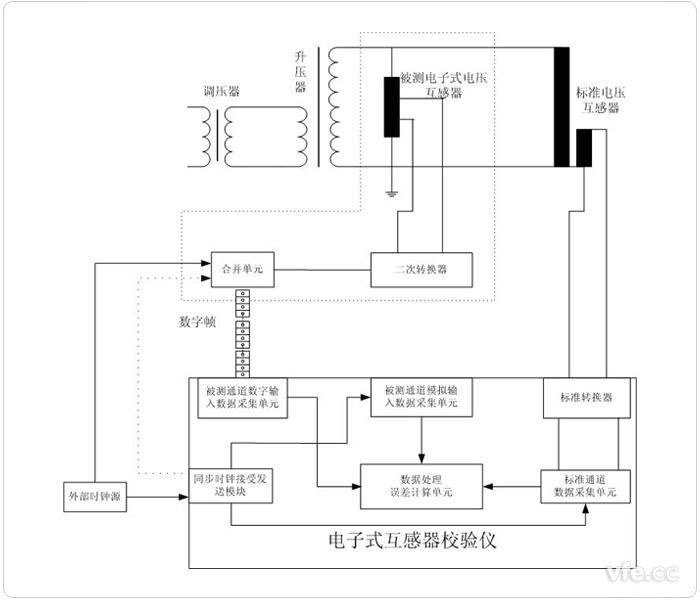

電子式電壓互感器同步脈沖法檢定回路

二電子式電壓互感器誤差檢定同步脈沖方法

　　電子式電壓互感器檢定線路誤差檢定固定延時法接線方式與同步脈沖方法類似，不需要同步時鐘，如下圖所示。使用固定延時方法時，通過校驗儀測得實際延時，然后減去電子式電壓互感器的額定延時，其對應的相位即為試品的角差。角差計算方法為：

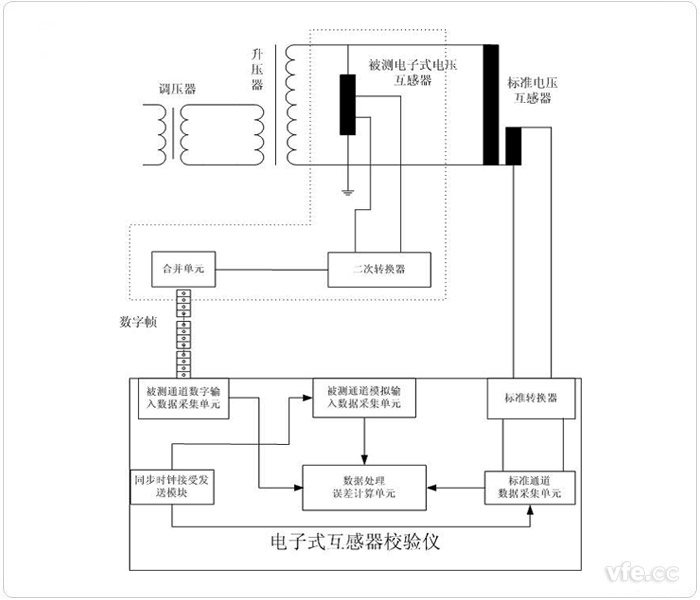

電子式電壓互感器固定延時法檢定回路

　　對電子式電壓互感器進行誤差檢定時，必須根據被檢互感器的準確度等級，選用合適標準器并采用合適的試驗線路進行誤差測量。

---
