根據現行國家標準GB 2681中依導線顏色標志電路時，一般應該是相線—A相黃色，B相綠色，C相紅色；零線—淡藍色；地線是黃綠相間。對零線、火線、地線等方面進行介紹，首先要知道為什么分為零線、火線、地線，以及各自的基本作用。

　　通常市電電力傳輸是以三相四線的方式，三相電的三根頭稱為相線，三相電的三根尾連接在一起稱中性線，也叫“零線”，叫零線的原因是三相平衡時刻中性線中沒有電流通過了，再就是它直接或間接的接到大地，跟大地電壓也接近零。三相電的三根相線與零線有220V的電壓，會(huì )對人產生電擊，俗稱“火線”。地線是接地的統稱，是在電系統或電子設備中，接大地、接外殼或接參考電位為零的導線，是一種防止人們在使用家電及辦公等電子設備時發生觸電事故而采取的保護措施。

一零線、火線、地線的區別

　　現在常見的電力傳輸主要由三相五線制和三相四線制。三相五線制也就是人們通常說的TN-S系統，就是中性線(零線N)和保護線(接地線PE)是分開的。如果三相線加一零線就是三相四線制，也就是人們通常說的TN-C系統，就是中性線(零線N)和保護線(接地線PE)是合一的，稱為PEN線。

01火線和零線區別

　　一般的市電傳輸系統中，火線和零線的區別在于它們對地的電壓不同：火線的對地電壓等于220V;零線的對地的電壓等于零(它本身跟大地相連接在一起的)。所以當人的一部分碰上了火線，另一部分站在地上，人的這兩個部分之間的電壓等于220V，就有觸電的危險了。反之，人即使用手去抓零線，如果人是站在地上的話，由于零線的對地的電壓等于零，所以人的身體各部分之間的電壓等于零，人就沒有觸電的危險。

　　如果火線和零線一旦碰起來，由于兩者之間的電壓等于220伏，而兩接觸點間的電阻幾乎等于零，這時的電流非常大，在火線和零線的接觸點處將產生巨大的熱量，從而發出電火花，火花處的溫度高到足以把金屬導線燒得熔化。

02零線和地線區別

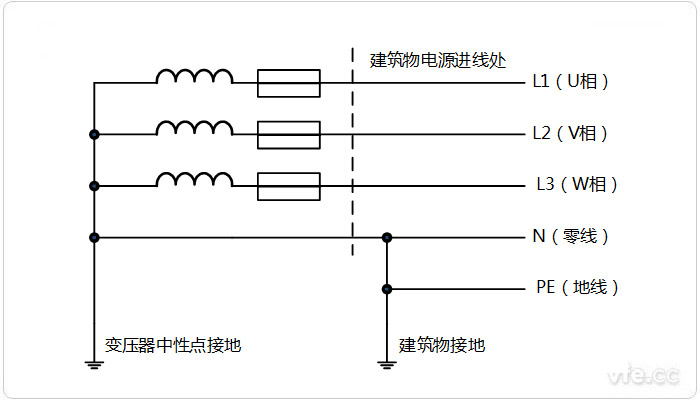

　　在 TN-S 供電系統中，一般情況下居民用電負載是不相同的，即三相負載不平衡，三相變壓器一般采用Y-YN0 接線，變壓器的三相繞組的中性點接在一起，并且接地(如圖所示)，這條線引出來就是零線(N)，零線的干線部分也叫中線，中線保證了三相不平衡負載每一相的電壓相等，都等于220V，故中線上，不許安裝保險絲或開關。這三相四線(U、V、W、N)從配電房來到民用建筑，每一幢建筑物正常的情況下都要有符合國家技術標準的接地裝置，從接地裝置拉出來的線就是地線(PE)。一般在建筑物的一樓，地線和從配電房過來的零線，合二為一地連接在一起，然后又一分為二變?yōu)榱憔€(xiàn)和地線提供給大樓的每一個單元，這樣做的目的是讓中線(零線的干線部分)重復接地，提高系統的接零保護水平，減輕故障時的觸電危險。

　　綜上所述零線就是變壓器的中性點接地所拉出來的線，而地線就是建筑物接地裝置所拉出來的線。正常情況下，零線的干線部分將通過較小的不平衡電流，但每一相零線所通過的電流和這一相火線所通過的電流是相等的，而地線是沒有任何電流通過的，和地線相連接的電氣設備金屬外殼在正常運行時不帶電位。零線和地線不可以對調，如果對調漏電保護開關將會(huì )動作，切斷電源。

二零線、火線、地線的區分

　　● 用顏色區分：在動力電纜中黃色、綠色、紅色分別代表A相、B相、C相(三相火線)藍色代表零線，黃綠雙色代表接地線。

　　● 用電筆區分：火線用電筆測試時會(huì )發光，而零線則不會(huì )。

　　● 用電壓表區分：不同相線(即火線)之間的電壓為線電壓380V，相線(火線)與零線(或良好的接地體)之間的電壓為相電壓220V，零線與良好的接地體的電壓為0V。

---
