一電動汽車永磁同步電機結構

　　電動汽車永磁同步電機的基本結構與交流異步電機類似，都包括定子部分和轉子部分。電動汽車永磁同步電機的轉子結構有瓦片式、嵌入式和內埋式等多種。永磁同步電機的定子是由鐵心和三相繞組構成，與交流異步電機相似，但轉子為永久磁鐵。

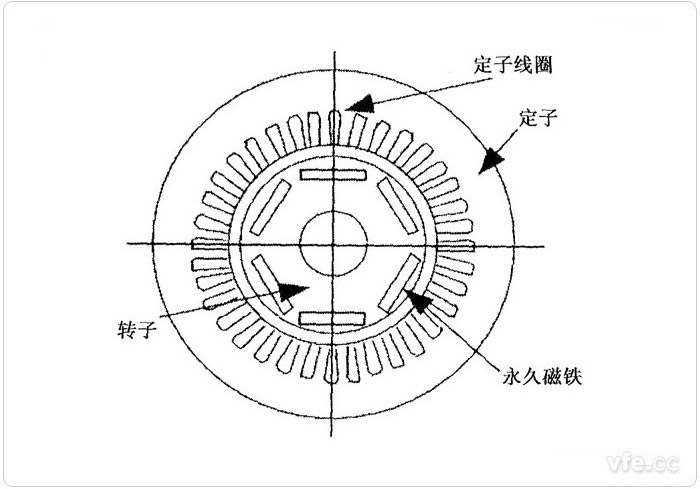

圖示：電動汽車永磁同步電機的結構

二電動汽車永磁同步電機的基本原理

　　與交流異步電機一樣，當定子繞組輸入三相正弦交流電時，會(huì )產生一個旋轉磁場。該旋轉磁場與轉子的永磁體磁場相互作用，使轉子產生電磁轉矩，并隨著定子的旋轉磁場轉動，由于轉子的轉動與旋轉磁場同步，故稱之為永磁同步電機。其繞線形式如圖所示，對于某一型號的同步電機，轉速只與電源的頻率有關。

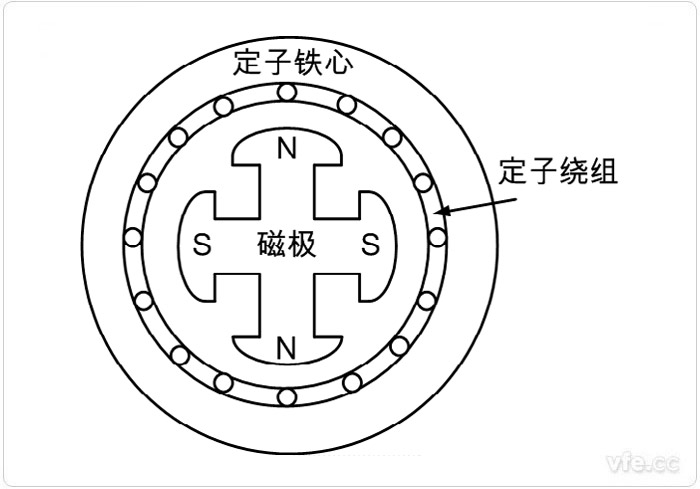

圖示：永磁同步電機的繞線形式

三電動汽車永磁同步電機控制

　　電動汽車永磁同步電機的控制較為復雜，其控制方法也有多種，如矢量控制(磁場定向控制)、直接轉矩控制和恒壓頻比開環控制等控制方式。

01矢量控制

　　矢量控制的原理為：以轉子磁鏈旋轉空間矢量為參考坐標，將定子電流分解為相互正交的兩個分量：一個與磁鏈同方向，代表定子電流勵磁分量；另一個與磁鏈方向正交，代表定子電流轉矩分量，分別對其進行控制。

　　永磁同步電機轉速和電源頻率嚴格同步，轉差率恒等于零，控制效果受轉子參數影響小，在永磁同步電機上更容易實現矢量控制。因其控制結構簡單，控制軟件容易實現，已被廣泛應用到調速系統中。

02直接轉矩控制

　　直接轉矩控制不需要矢量控制里面的旋轉坐標變換和轉子磁鏈定向，轉矩取代電流成為受控對象。電壓矢量則是控制系統里唯一的輸入，通過電壓矢量，直接控制轉矩和磁鏈的增加或減小，控制結構簡單，受電機參數變化影響小，能夠獲得極佳的動態性能。

　　由于在電動汽車運行過程中，直接轉矩控制需要結合復雜的運行工況進行，使得直接轉矩控制較難應用到電動汽車驅動控制系統中。

03恒壓頻比開環控制

　　恒壓頻比開環控制的控制矢量為電機的外部矢量，即電壓和頻率?？刂葡到y將參考電壓和頻率輸入到實現控制策略的調整器中，最后由逆變器產生一個交變的正弦電壓施加在電機的定子繞組上，使之運行在指定的電壓和頻率下。

　　恒壓頻比開環控制策略簡單，易于實現，轉速通過電源頻率進行控制。但是，恒壓頻比開環控制策略未引入速度、位置等反饋信號，因此無法實時捕捉電機狀態，致使無法精確控制電磁轉矩。在突發加載或者加速指令時，容易發生失步現象。另外，也不具備快速的動態響應特性，控制性能差，通常只用于對調速性能要求一般的通用變頻器上。

四電動汽車永磁同步電機特點

　　電動汽車永磁同步電機驅動系統應用到電動汽車上，具有以下幾個獨特的優點：

　　1. 由于轉子無需勵磁，電機可在很低的轉速下保持同步運行，調速的范圍寬；

　　2. 效率高、功率密度大：采用了高磁能稀土材料，因此可以大大提高氣隙磁通密度和能量轉換的效率。另外，采用稀土永磁材料后，電機的體積可以大大縮小，重量可以相應減小，從而有效地提高了功率密度；

　　3. 瞬態特性通常都比較好：由于采用了高性能的永磁材料，體積得以減小，從而有較低的轉動慣量、更快的響應速度；

　　4. 具有良好的機械特性：對于由于負載變化而引起的電機轉矩擾動，永磁同步電機具有較強的承受能力；

　　5. 結構多樣化：轉子可以有多種結構，可以?xún)戎没蛲庵?不同結構有不同性能特點和適用環境，因而其應用范圍廠。

　　總體上講，永磁同步電機具有結構簡單、體積小、貢量輕、損耗小、效率高等優點，但與交流異步電機相比，它也有成本高、起動困難等缺點。

---
