WP4000變頻功率分析儀可以用于測量同步機勵磁電壓、電流。

　　首先，只要量程匹配，WP4000變頻功率分析儀的任一功率單元（SP系列變頻功率分析儀或DT系列數字變送器）均可用于測量同步機勵磁電壓、電流。

　　其次，若無需對同步機勵磁電壓、電流進行紋波分析等，從經濟的角度出發，也可配置專用的勵磁測試子站，勵磁測試子站可選DMC300分布式測控系統的DM4101/2直流功率測試子站。連接勵磁測試子站后，WP4000變頻功率分析儀會(huì )自動在主窗口下方顯示勵磁電壓和勵磁電流的測試結果。

　　類似的，配備扭矩/轉速測試子站后，WP4000會(huì )自動在主窗口下方顯示扭矩和轉速的測試結果。扭矩/轉速測試子站可選DM4022雙通道頻率測量子站或其它用于扭矩、轉速測量的分布式測量子站。

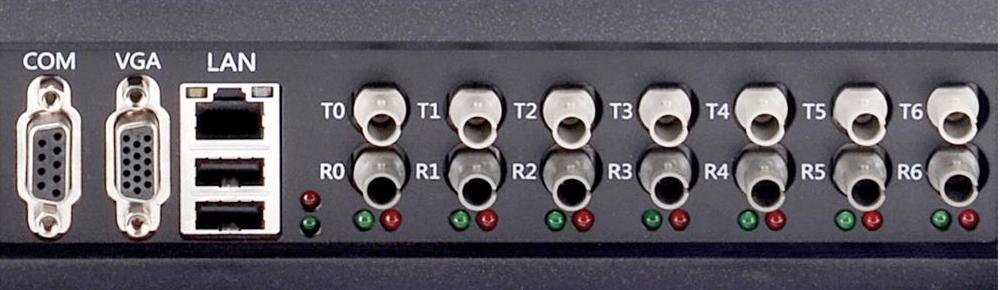

圖. WP4000變頻功率分析儀擴展通訊接口

　　WP4000變頻功率分析儀自帶DM系列分布式測試子站的通訊接口，連接上述測試子站，無需額外配備主站。如上圖，通訊接口采用DB9母頭，支持RS232或RS485通訊。連接單一子站時，可采用RS232或RS485，采用多個子站時，需選用RS485。

---
