二次回路功率因數降低時，互感器比差變大，互感器角差變小。

　　解釋這個問題，需要了解電流互感器中的幾個向量：

　　1、二次電流I2

　　2、二次感應電動勢E2

　　3、磁感應強度B

　　4、勵磁電流I0

　　5、一次電流I1

　　6、將I2按照標準變比折算，并翻轉180°，得到I2'

　　I2'與I1兩個向量的模的差除以I1就是比差，相位差就是角差。

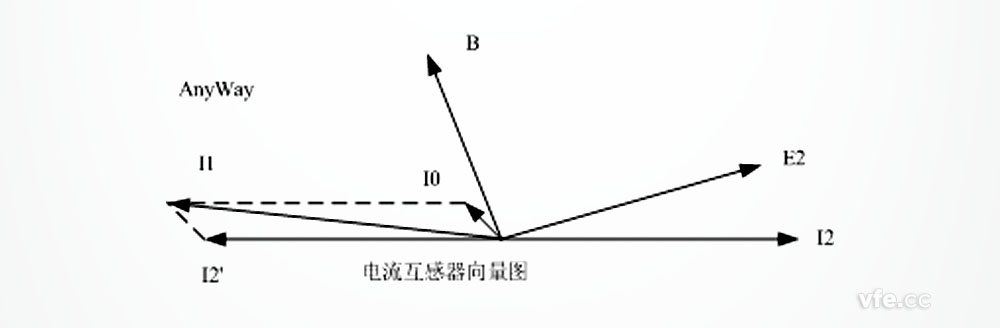

　　將上述向量畫出來，得到向量圖如下：

　　如圖：當二次負荷功率因數降低時，E2和I2的夾角增大，E2逆時針旋轉。

　　又因為E2=-N2dΦ/dt=-N2SdB/dt，E2比B滯后90°，所以，B隨著E2逆時針旋轉，旋轉角度與E2相同。

　　I0為勵磁電流，B由勵磁電流產生，I0的旋轉方向與B相同，因此，I0逆時針旋轉。

　　一次電流I1為I0與I2'的向量和，由圖可知，I1逆時針旋轉，且幅值增大。

　　即：電流互感器二次回路功率因數降低時，互感器比差變大，互感器角差變小。

　　注意：以上推算用于學習互感器原理是可行的。實際的測量用互感器，對互感器比差和互感器角差均進行了補償，在額定電流，額定二次負荷，額定功率因數時，誤差最小。

---
