一轉速測量概述

　　測量電機的轉速一般采用在電機的軸伸安裝光電式傳感器，編碼器的方法來實現，但現有的電潛油泵機組及潛水泵機組，基本上都由電動機、離心泵、保護器和分離器等組成，沒有外露的旋轉部件，無法安裝光電式傳感器及編碼器，部分用戶采用振動法測量其轉速，即采用進口的震動轉速表測量，誤差較大。而在做整機試驗時系統是密封的，機組平衡較好，用震動法也無法進行測試。
　　為此，湖南銀河電氣有限公司開展了采用感應法測量電潛泵機組轉速新方法的研究，并成功研制了感應式轉速計。經過多次對比試驗，新研制的測速系統的轉速測量精度可達到0.1%，這套系統的研制成功，為電潛泵機組的測速提供了最為準確和可行的方法。

二感應式轉速計工作原理

　　異步電動機的轉子在旋轉磁場中由切割磁力線產生感應電流的頻率，是電動機轉子頻率和電動機定子電壓頻率的差頻。此差頻乘以60就得到異步電動機的轉差，由電網頻率也乘以60得到電動機的同步轉速，由同步轉速減去轉差就得到了電動機的異步轉速。

三感應式轉速計基本組成

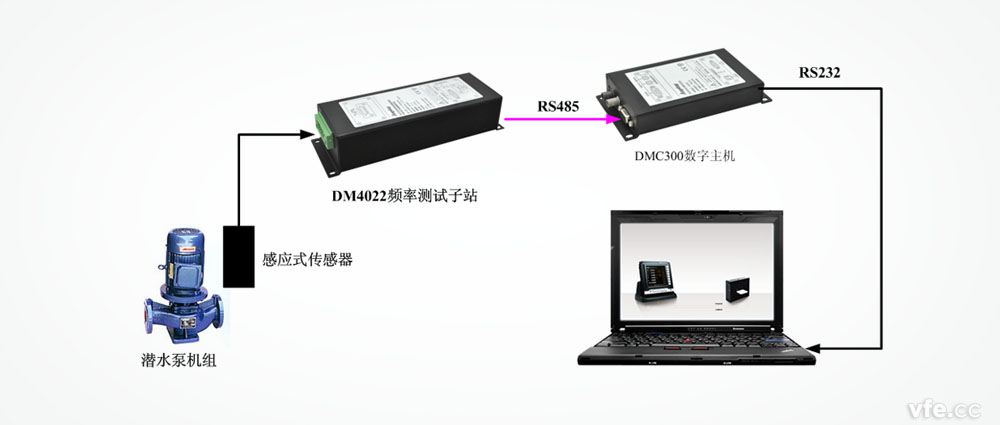

　　感應式轉速計有感應式傳感器、DM4022分布式頻率測試子站、DMC300分布式數字主機及上位機軟件組成。感應式傳感器采用樹脂膠固化在鋁殼內，傳感器信號線由帶屏蔽電纜引出，電纜另一端連接DM4022分布式頻率測試子站。進行試驗時，將感應式傳感器捆綁于電動機近軸伸端，連接示意圖如下所示：

　　以工頻潛水泵機組為例，感應式傳感器感應的差頻即為電潛泵電動機的轉子電流頻率，當電動機不旋轉時，其轉子產生的感應電流的頻率就是電動機轉子頻率和電動機定子電壓頻率的差頻，即50Hz，再乘以60，得到異步電動機的轉差為3000r/min，電網頻率50Hz乘以60得到電動機的同步轉速，3000r/min減去轉差3000r/min，就得到了電動機的轉速0r/min，表明潛水泵電動機不旋轉。

四感應式轉速計技術指標

1主要參數

　　定子頻率測量范圍：20Hz~100Hz
　　轉差頻率測量范圍：0.1Hz~5Hz
　　頻率測量精確度：0.1%

2系統標定方法

　　目前還沒有正式的感應法測轉速裝置試驗檢定的規范，過去一般采用秒表計時間和人眼觀察計光電檢流計光點擺動次數來進行測量。秒表的精度較高，主要是認為帶來的測量誤差。
　　為驗證其準確性，可以對系統在水泵電機運行試驗條件下，用光電轉速測量裝置與感應法做比較，也可以采用信號發生器輸入標準方波信號來進行標定。

五感應式轉速計應用前景

　　感應式轉速計采用非接觸式的轉速測量方法，不必對測量設備做任何改動，就可以在機器運行狀態下，極為方便的測得電機的轉速和轉差，并采用相應上位機軟件，，用戶可以很容易的分析電機轉速、電網頻率，準確直觀的監測到電動機的運行狀態。解決了潛水泵機組、潛油泵機組等電動機轉速測量難的問題。

---
