測量電機的轉速一般采用在電機的軸伸安裝光電式傳感器，編碼器的方法來實現，但現有的電潛油泵機組及潛水泵機組，基本上都由電動機、離心泵、保護器和分離器等組成，沒有外露的旋轉部件，無法安裝光電式傳感器及編碼器，部分用戶采用振動法測量其轉速，即采用進口的震動轉速表測量，誤差較大。而在做整機試驗時系統是密封的，機組平衡較好，用震動法也無法進行測試。

　　為此，湖南銀河電氣有限公司開展了采用感應法測量電潛泵機組轉速新方法的研究，并成功研制了DM4022感應式轉速計。經過多次對比試驗，新研制的測速系統的轉速測量精度可達到0.1%，這套系統的研制成功，為電潛泵機組的測速提供了最為準確和可行的方法。

　　感應式轉速計用于測量三相異步電動機的轉速。其測量原理是電磁感應原理。

　　根據電磁感應原理，用感應線圈測量出磁場的頻率。

　　三相異步電動機周?chē)袃蓚€(gè)磁場，轉子磁場和定子磁場。

　　定子磁場的頻率f1為供電電源頻率，轉子磁場的頻率f2與實際轉速有關。

　　轉速n=(f1-f2)*60/p。p為電機極對數。

　　因此，用感應線圈分別測量出f1和f2，即可計算出三相異步電機的轉速。

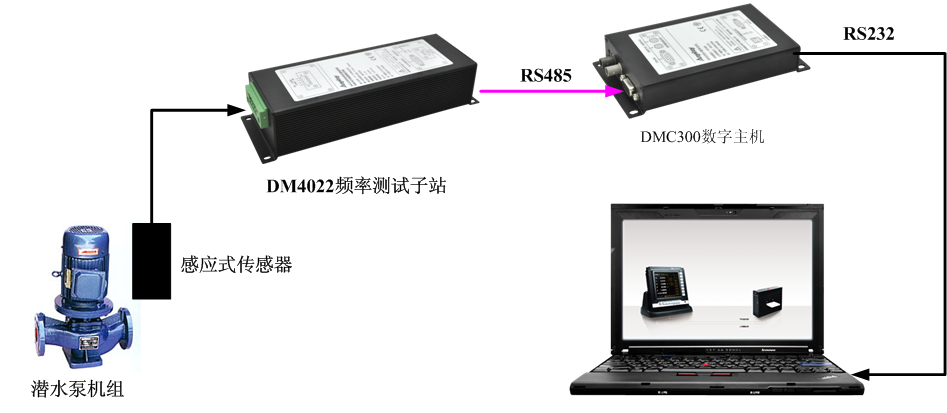

　　測量系統原理圖如下所示：

感應式轉速計的應用原理框圖

---
