一變頻器輸出諧波特點

　　由于變頻器優越的調速性能及節能效果，使得變頻器越來越廣泛應用，但是也帶來不可忽略的不良后果，在交流輸入側，將產生的諧波輸入到電網中，給電網造成諧波污染，嚴重影響到用電設備的安全運行。

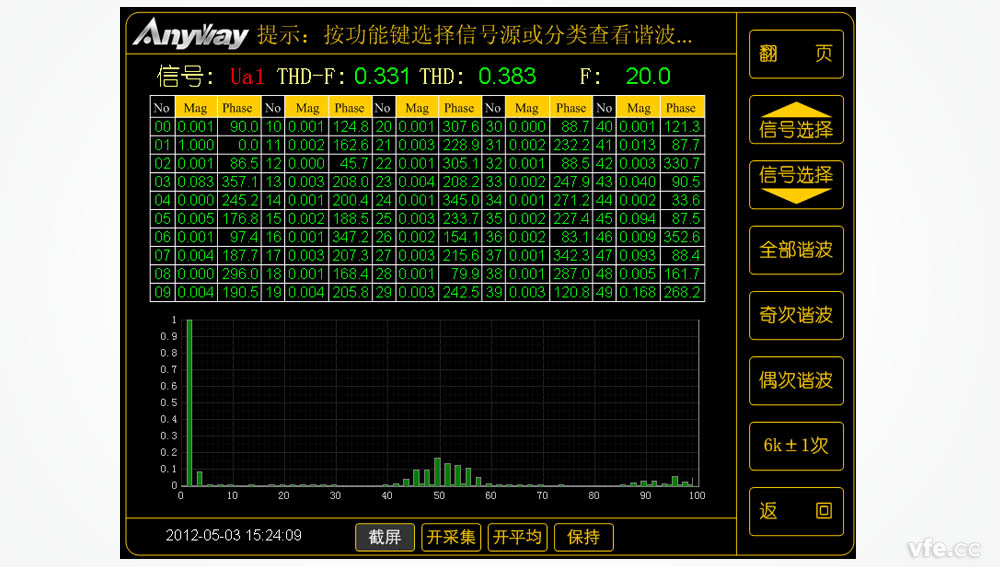

　　輸出側PWM波形含有大量的高次諧波，對變頻器及傳輸線路附近設備造成較大的電磁干擾。變頻器輸出諧波主要集中在開關頻率整數倍附近，以開關頻率1kHz為例，諧波主要集中在1k、2k、3k……附近，頻率越高相應的諧波越小。下圖是一張基波頻率為20Hz，開關頻率1kHz的變頻器輸出諧波頻譜，可以明顯的看到，諧波主要集中在50次、100次附近，即開關頻率的1倍和2倍頻率附近。

　　目前絕大部分的諧波分析儀及電能質量分析儀只能分析到40次諧波，在上述的例子中，由于最高只能測到800Hz的諧波，而800Hz（40次）以下，除了3次諧波之外，該變頻器輸出諧波含量非常小，測量結果沒有實際指導意義。

二DT系列數字變送器簡介

　　DT系列數字變送器是一種高準確度、寬量程、寬頻帶的雙通道電壓、電流數字變送器。

　　DT系列數字變送器將輸入的電壓和電流信號在變送器內部進行信號調理和高速采樣，輸出數字量通過光纖傳輸至上位機。上位機軟件對數字信號進行相關運算處理后可提取被測信號的有效值、基波、諧波、頻率等各種特征值，還可通過對兩個通道的相關運算得到有功功率、無功功率、視在功率等電參量。

　　DT系列數字變送器的帶寬100kHz，采樣頻率250kHz，模擬量測量準確級0.05級，頻率量測量精度0.02級。采用配套的虛擬儀器軟件，用于變頻電量測試，最多可以分析2000次諧波（最高頻率100kHz），可替代各種諧波分析儀及電能質量分析儀，滿足變頻器輸出諧波測量的要求。

　　DT系列數字變送器采用光纖傳輸，DT系列數字變送器可有效避免傳輸過程的損耗和干擾，可滿足各種復雜電磁環境下的高精度測量需要。

三DT數字變送器用于變頻器諧波測量

　　變頻器輸出信號（電壓、電流）接入DT數字變送器，采用兩表法測量三相功率，兩個DT數字變送器將測量的三相信號轉換成數字信號，通過光纖通訊至數字主機，數字主機處理DT數字變送器傳送過來的數據，通過USB傳送至上位機，上位機顯示諧波分析的數據。

DT數字變送器用于變頻器輸出諧波測量

四技術參數

　　DT系列數字變送器配套虛擬儀器軟件，用于變頻器輸出諧波測量，可實現：

　　1、100kHz帶寬范圍內變頻器輸出諧波的總諧波失真度（THD）的計算；

　　2、100kHz帶寬范圍內變頻器輸出諧波的諧波電壓因數(HVF)；

　　3、100kHz帶寬范圍內變頻器輸出諧波的諧波含量（HC）的計算；

　　4、100kHz帶寬范圍內變頻器輸出諧波的總諧波因數(THF)的計算；

　　5、100kHz帶寬范圍內變頻器輸出諧波的波形畸變率(K) 的計算；

　　6、電壓、電流、功率、頻率、功率因數的實時測量；

　　7、三相電壓、電流不平衡度計算；

　　8、兩路波形同時實時顯示；

　　9、波形及數據記錄；

---
