一、概述

　　同步電機，和感應電機一樣是一種常用的交流電機。特點是：穩態運行時，轉子的轉速和電網頻率之間有不變的關系n=ns=60f/p，ns稱為同步轉速。若電網的頻率不變，則穩態時同步電機的轉速恒為常數而與負載的大小無關。同步電機分為同步發電機和同步電動機?，F代發電廠中的交流機以同步電機為主工作原理。

二、結構

　　同步電機的磁極一般由直流電流勵磁。在小型電機中也有采用永久磁鐵勵磁的，稱為永磁同步電動機。同步電機的磁極通常裝在轉子上，而電樞繞組放在定子上。因為電樞繞組往往是高電壓、大電流的繞組,裝在定子上便于直接向外引出;而勵磁繞組的電流較小,放在轉子上可以通過裝在轉軸上的集電環和電刷引入，比較方便。圖1所示為同步電機定子和轉子的典型結構。在某些特殊的小型同步電機中也有相反的情況：把磁極放在定子上，而電樞繞組放在轉子上。例如同步電極的交流勵磁機，其電樞繞組放在轉子上,電流經過裝在轉子軸上的旋轉整流器整流后,直接為同步電機轉子上的勵磁線圈提供直流勵磁電流，構成無刷系統。同步電機的電樞繞組一般做成三相，單相的比較少。因為單相電機材料利用率差，體積比三相電機大，而且電機的轉矩有脈動分量，容易產生振動和噪聲。

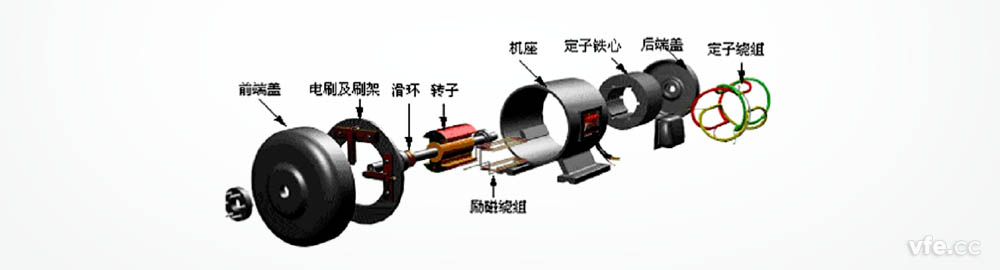

圖1.同步電機內部結構圖

三、特點

　　同步電機的重要優點在于通過調節電機的勵磁電流,可以調節電樞電流的相位,改變電機的功率因數。電機在有功功率不變的情況下，改變同步電機的勵磁電流（即改變內電動勢E0）時，電機的電壓、電流相量圖和電樞電流隨勵磁電流而變化的V形曲線。

　　V形曲線表明,在一定的有功功率下,電機的電樞電流有一個最低點。此點相當于功率因數為1.0,它對應的勵磁電流稱為正常勵磁電流。在勵磁電流大于正常勵磁電流時，發電機將向電網輸出滯后于端電壓的電流；電動機則將自電網吸收超前于端電壓的電流。而當勵磁電流小于正常勵磁電流時，發電機將向電網輸出超前電流；而電動機將自電網吸收滯后電流。所以通過調節同步電機的勵磁電流，可以隨意調節其輸入（出）電流的相位和功率因數，以滿足電網的要求?，F代，不管是火電廠、水電站，還是核電站 都幾乎全部選用同步發電機。

四、應用

　　由于同步電機只能在同步轉速下運行，所以同步電機作電動機運行時不能自起動。為此，同步電動機必須設置專門的異步起動繞組。與異步電動機相比，同步電動機的結構比較復雜,價格較貴，但是同步電動機具有較高的功率因數。所以，不要求調速的大功率機組常用同步電動機傳動，如軋鋼機、鼓風機、透平壓縮機以及大型船舶推進器等。

　　同步電機可作調相機運行。同步調相機實質上就是一臺軸上不帶機械負荷的同步電動機。通過調節同步電機的勵磁電流，可控制它從電網吸收的無功電流的相位，從而達到調節電網的功率因數和維持電網的電壓水平的目的。



---
